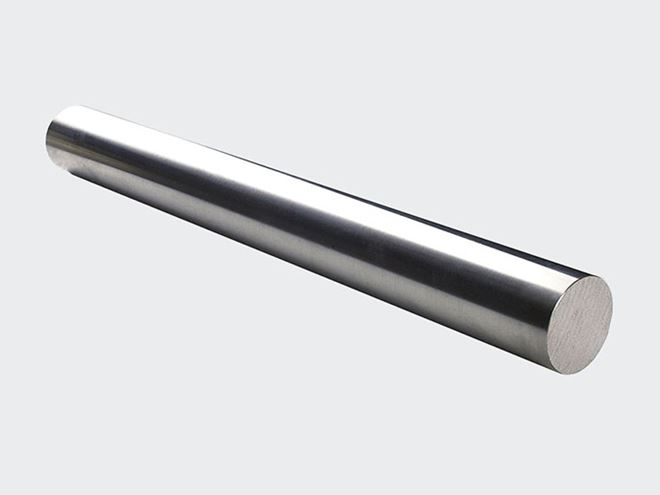

Hiotut tangot

Laatua tehokkaaseen tuotantoon

Ovakon hiottujen tankojen pääominaisuuksia ovat hyvä suoruus, ympyrämäisyys ja pinnanlaatu. Nämä ovat tärkeitä edellytyksiä tuotannon sujuvuudelle ja häiriöttömyydelle, etenkin suurissa lastuamisnopeuksissa ja tarkkaa, värinätöntä syöttöliikettä edellyttävissä automaattisorveissa. Suoruus on erityisen tärkeä ominaisuus, kun tuotannon lähtökohtana on pitkä tanko. Hiottujen tankojemme minimaalisen pienet sisäiset jännitteet vähentävät lisäksi olennaisesti alttiutta koneistuksen jälkeisiin muodonmuutoksiin. Ovakon hiotuista tangoista saadaankin optimaalinen aihio esimerkiksi pitkien akseleiden, vierintälaakereiden ja kuulaholkkien valmistukseen.

Hiottuja tankoja kolmena laatuna

Sopivin laatu on helppo valita kolmesta tuoteryhmästä:

  • Karkeahiotut tangot
  • Hienohiotut tangot normaalitoleranssilla
  • Hienohiotut tangot erikoistoleranssilla

Hiottujen tankojen tuoteominaisuudet



Karkeahiotut tangot

Hienohiotut tangot,
normaalitoleranssilla

Hienohiotut tangot,
erikoistoleranssilla

Mitta-alue

Ø 12–100 mm

Ø 12–100 mm

Ø 12–100 mm

Toleranssit

≥ IT9

IT8

Min. IT6

Pituus

4–7 m

4–7 m

4–7 m

Pinnankarheus

Maks. Ra 5 µm

Ra 1,0 µm

Min. Ra 0,6 µm

Ympyrämäisyyspoikkeama

Maks. 50 % halkaisijatoleranssista,
mitattu halkaisijaero

Maks. 50 % halkaisijatoleranssista,
mitattu halkaisijaero

Maks. 50 % halkaisijatoleranssista,
mitattu halkaisijaero

Suoruus

0,5 mm/m

Min. 0,2 mm/m

Min. 0,1 mm/m

  • Sujuvuutta tuotantoon, etenkin isoilla lastuamisnopeuksilla
  • Tarkat syöttöliikkeet ilman värinöitä automaattisorveissa
  • Vähäinen muodonmuutosten riski koneistuksen jälkeen
  • Hiotulla materiaalilla saadaan käyttövalmis pinnanlaatu, joten asiakas ei tarvitse omaa jatkojalostusta
